74HC161和74LS161都是常用的四位二进制可预置的十六进制同步加法计数器，74HC161是CMOS型，74LS161是TTL型。它可以灵活的运用在各种数字电路，以及单片机系统中实现分频器等很多重要的功能。

利用74HC161和74LS161十六进制同步计数器设计十进制计数器，可使用清零法或置数法两种方法。清零法使用外部电路将计数器重置为零，而置数法使用外部电路将计数器预设为特定值。

74HC161和74LS161为十六进制同步计数器，74HC160和74LS160为十进制同步计数器，具有计数、预置、保持和清“0”功能。其引脚图如图1所示，各引出端功能简述如下：

Q_D、Q_C、Q_B、Q_A为并行数据输出端，C为进位输出，CP为计数脉冲，上升沿触发。D、C、B、A为并行数据输入。Cr为异步清“0”端，低电平有效。LD为低电平同步预置端，并行输入数据。EP、ET为计数允许信号，高电平有效。

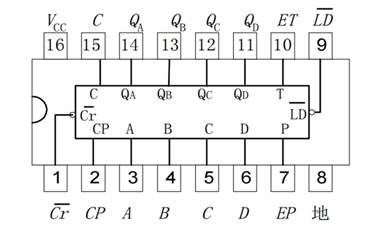

图1 74HC161和74LS161为十六进制同步计数器引脚图

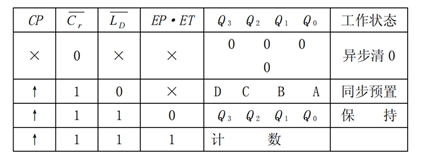

图2 74HC161和74LS161功能表

CD4511是一片CMOS BCD锁存的7段译码器，用于驱动共阴极LED（数码管）显示器的BCD码七段译码器。具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流，可直接驱动共阴LED数码管。
